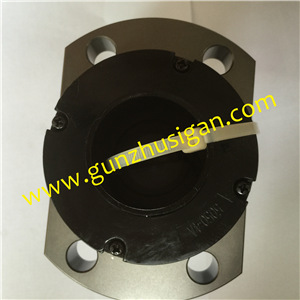

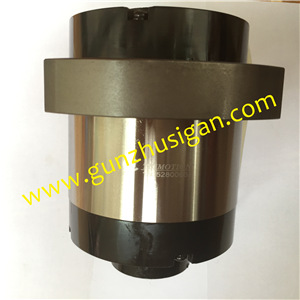

大導程SFE5050滾珠絲杠參數
型號：SFE5050
導程：50
珠徑：7.938
珠圈數：3
剛性：80
絲桿外徑:50
螺母外徑:90
動額定負荷：6512
靜額定負荷:19430
法蘭的寬度：92
螺母的長度：107
法蘭的厚度：20
法蘭的直徑：114

相關型號：3264滾珠絲桿、

?潤滑劑對任何機械零件都是很重要的，同樣對于滾珠絲桿也是非常重要的，因為大家都知道滾珠絲桿的工作效率于摩擦系數是成正比的，所以說潤滑劑對滾珠絲桿的重要性不亞于發動機對車子的重要性。下面就來介紹一下潤滑劑對滾珠絲桿的重要性！

進行光滑和增補光滑之前，必需對滾珠絲杠副進行徹底的潔凈，以肅清一切的污染物。污染物是形成滾珠絲杠過早掉效的一個

首要緣由。準確的光滑可以防止大大都污染物進入絲杠螺母中，這大大降低了外部污染物能夠會形成的損害。滾珠絲杠組件在運輸和貯存的進程中普通運用了防銹油，在運用最終選用的光滑劑之前，應該完全擦失落防銹油。

和直線導軌一樣，滾珠絲桿可以采用多種辦法向滾珠絲杠副加注光滑劑并使光滑劑堅持在螺母內。例如，運用脂光滑時，經過螺母本體或螺母法蘭盤上的。

雷研精密傳動設備有限公司大量供應SFE5050滾珠絲桿貨源充足、價格合理、原裝正品、品牌齊全！全國服務熱線：15802034588聯系人：黃志杰(經理)。

大導程SFE4040滾珠絲杠參數
型號：SFE4040
導程：40
珠徑：6.35
珠圈數：3
剛性：39
絲桿外徑:32
螺母外徑:73
動額定負荷：4600
靜額定負荷:13281
法蘭的寬度：75
螺母的長度：62
法蘭的厚度：15
法蘭的直徑：114

瀏覽該產品的客戶還會
SFE3232滾珠絲杠、SFE2550滾珠絲桿、SFE2525滾珠絲杠等

大導程滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。滾珠的循環方式有循環導管式、循環器式、端蓋式滾珠絲桿。? 預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓?？筛鶕猛具x擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。詳細http://www.ouyayb.cn/815.html

主軸不能定位的維修方法
?故障現象：某采用SIEMENS 810M的立式加工中心，配套6SC6502主軸驅動器，在調試時，出現當主軸轉速大于200r/min時，主軸不能定位的故障。

分析與處理過程：為了分析確認故障原因，維修時進行了如下試驗：
1)輸入并依次執行“S100M03：M19”指令，機床定位正常。
2)輸入并依次執行“S100M04：M19” 指令，機床定位正常。
3)輸入并依次執行“S200M03：M05；M19指令，機床定位正常。

檢查主軸電動機實際轉速，發現該機床的主軸實際轉速與指令值相差很大，當執行指令S200時，實際機床主軸轉速為300r/min? 調整主軸驅動器參數，使主軸實際轉速與指令值相符后，故障排除，機床恢復正常。

4)直接輸入并依次執行“S200M03；M19”指令，機床不能定位。
?根據以上試驗，可以確認系統、驅動器工作正常，維修時考慮引起故障的可能原因是編碼器高速特性不良或主軸實際定位速度過高引起的。

雷研精密傳動設備有限公司大量供應SFE4040滾珠絲杠貨源充足、價格合理、原裝正品、品牌齊全！全國服務熱線：15802034588聯系人：黃志杰(經理)。

大導程SFE3264滾珠絲杠參數
型號：SFE3264
導程：64
珠徑：4.762
珠圈數：6
剛性：39
絲桿外徑:32
螺母外徑:58
動額定負荷：2223
靜額定負荷:6565
法蘭的寬度：60
螺母的長度：62
法蘭的厚度：12
法蘭的直徑：92

TBI滾珠絲桿是以多年來所累績的制品技術甚而，從材料，熱我理、制造、檢查到出貨，者是以嚴謹的品保制度來加以管理，因此具有高信賴性。

相關產品：3232滾珠絲桿

公司以合理的商品價位，快捷的物流遞送、優質的服務，以及強大的技術力量，贏得了廣大的客戶的支持與信賴，真正實現了公司與客戶的雙贏。 公司將以“一流的人才、一流的管理、一流的產品、一流的服務”為目標，竭誠為廣大新老用戶提供全方位的優質服務，真誠歡迎各界新老朋友來電咨詢、洽談、攜手發展、共創美好的未來! 產品質量可靠、性能良好，所有產品都達到國家標準。

滾珠螺桿運動原理是什么
1、按照國標GB/T17587.3-1998及應用實例，滾珠絲杠（目前已基本取代梯形絲桿，已俗稱絲桿）是用來將旋轉運動轉化為直線運動；或將直線運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位準確等

2、當滾珠絲杠作為主動體時，螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。?

雷研精密傳動設備有限公司大量供應SFE3264滾珠絲杠貨源充足、價格合理、原裝正品、品牌齊全！全國服務熱線：15802034588聯系人：黃志杰(經理)

大導程SFE3232滾珠絲杠參數
型號：SFE3232
導程：32
珠徑：4.762
珠圈數：6
剛性：106
絲桿外徑:32
螺母外徑:58
動額定負荷：5220
靜額定負荷:16414
法蘭的寬度：60
螺母的長度：71
法蘭的厚度：12
法蘭的直徑：92
TBI滾珠絲杠副噪聲產生的原因主要有：滾珠在循環回路中的流暢性、滾珠之間的碰撞、滾道的粗糙度、絲杠的彎曲等。滾珠絲杠副的溫升主要是由滾珠與絲杠、螺母、反向器之間的摩擦及滾珠之間的摩擦產生的。

滾珠絲桿支撐座
對標準滾珠螺桿庫存品的軸端成品，預備了標準化的支撐單元EK 、EF 型，對一般滾珠絲桿預備了標準的支撐單元BK、BF型。?

固定側的支撐單元裝有經預壓調整的JIS5 級的角接觸球軸承。特別是在EK6、8的超小型式中，裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承，能獲得高剛性、高精度的穩定的回轉性能。

瀏覽該產品的客戶還會
SFE2525滾珠絲杠、SFE2550滾珠絲桿、SFE2040滾珠絲杠等

雷研精密傳動設備有限公司大量供應導程SFE3232滾珠絲桿貨源充足、價格合理、原裝正品、品牌齊全！全國服務熱線：15802034588聯系人：黃志杰(經理)。

大導程SFE2550滾珠絲杠參數
型號：SFE2550
導程：50
珠徑：3.969
珠圈數：6
剛性：32
絲桿外徑:25
螺母外徑:46
動額定負荷：1579
靜額定負荷:4366
法蘭的寬度：48
螺母的長度：50
法蘭的厚度：12
法蘭的直徑：70

滾珠絲杠副特性
?1.精度保持性好：滾珠及滾道硬度達HRC58～63，滾道形狀準確，滾動摩擦磨損極小，具有良好的精度保持性、可靠性和使用壽命。
2.傳動靈敏平穩：滾珠絲杠副為點接觸滾動摩擦，摩擦阻力小、靈敏度好、啟動時無顫動、低速時無爬行，可μ級控制微量進給。
滾珠絲杠精度
滾珠絲杠按GB分類有P類和T類，即傳動類和定位類，精度等級有1、2、3、4幾種，國外產品一般不分傳動還是定位，一律以C0~C10或具體數值表示，一般來說，通用機械或普通數控機械選C7（任意300行程內定位誤差±0.05）或以下，高精度數控機械選C5（±0.018）以上C3（±0.008）以下，光學或檢測機械選C3以上。

瀏覽該產品的客戶還會
SFE2525滾珠絲杠、SFE2020滾珠絲杠、大導程1632滾珠絲桿等！

雷研精密傳動設備有限公司大量供應導程SFE2550滾珠絲桿貨源充足、價格合理、原裝正品、品牌齊全！全國服務熱線：15802034588聯系人：黃志杰(經理)。

大導程SFE2525滾珠絲杠參數
型號：SFE2525
導程：25
珠徑：3.969
珠圈數：3
剛性：43
絲桿外徑:25
螺母外徑:47
動額定負荷：1974
靜額定負荷:5188
法蘭的寬度：49
螺母的長度：57
法蘭的厚度：12

品牌介紹：全球傳動科技股份有限公司(TBI MOTION) 成立TBI MOTION同時整合TBI的專業製造技術及COMTOP的行銷體系以展新的面貌引領市場。

滾珠絲桿運動原理
按照國標GB/T17587.3-1998及應用實例，滾珠絲杠已基本取代梯形絲桿，已俗稱滾珠絲桿是用來將旋轉運動轉化為直線運動；或將直線運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位準確等！

滾珠絲桿導程。
也稱螺距，即螺桿每旋轉一周螺母直線運動的距離，常見導程有1、2、4、6、8、10、16、20、25、32、40，中小導程現貨產品一般只有5、10，大導程一般有1616、2020、2525、3232、4040（4位數前兩位指直徑，后兩位指導程），其他規格多數廠家見單生產。導程與直線速度有關，在輸入轉速一定的情況下，導程越大速度越快。推薦：導程盡量選5和10。

瀏覽該產品的客戶還會
2040滾珠絲杠、SFE2020滾珠絲杠、大導程1632滾珠絲桿等

請需要滾珠絲杠的朋友聯系：黃志杰(經理)??? 聯系電話：15802034588。

大導程SFE2040滾珠絲杠參數
型號：SFE2040
導程：40
珠徑：3.175
珠圈數：6
剛性：11
絲桿外徑:20
螺母外徑:38
動額定負荷：1056
靜額定負荷:2794
法蘭的寬度：40
螺母的長度：41
法蘭的厚度：10。

【TBI滾珠絲桿簡介】
全球傳動科技股份有限公司(TBI MOTION) 成立TBI MOTION同時整合TBI的專業製造技術及COMTOP的行銷體系以展新的面貌引領市場。詳細請到：http://www.ouyayb.cn/45.html

瀏覽了該產品的客戶還瀏覽了
SFE1632滾珠絲桿、SFE2020滾珠絲杠、3205滾珠絲桿等

雷研精密傳動設備有限公產品主要是自動化機械設備不可或缺的滾珠絲杠、直線導軌、直線光軸、直線軸承，以及滾珠式直線導軌副、滾珠杠副等精密配件！

產品包裝：根據我司標準和行業常用包裝發貨，費用有我們承擔，若需要特殊包裝請具體協商。收到貨后請及時檢查包裝及貨物數量 質量。若造成包裝損壞或數量缺少請及時與我聯系，減少雙方損失。需方收到貨后因保管或人為不當造成的損壞不予退換還。

雷研精密傳動設備有限公司大量供應SFE2040滾珠絲杠貨源充足、價格合理、原裝正品、品牌齊全！全國服務熱線：15802034588聯系人：黃志杰(經理)。

大導程SFE2020滾珠絲杠參數
型號：SFE2020
導程：20
珠徑：2.778
珠圈數：3
剛性：11
絲桿外徑:20
螺母外徑:39
動額定負荷：1321
靜額定負荷:3320
法蘭的寬度：41
螺母的長度：47
法蘭的厚度：10。

長度選擇注意的事項
? 長度有兩個概念，一個是全長，另一個是螺紋長度。有些廠家只計算全長，但有些廠家需要提供螺紋長度。螺紋長度中也有兩個部分，一個是螺紋全長，一個是有效行程。

? 前者是指螺紋部分的總長度，后者是指螺母直線移動的理論最大長度，螺紋長度=有效行程+螺母長度+設計裕量（如果需要安裝防護罩，還要考慮防護罩壓縮后的長度，一般按防護罩最大長度的1／8計算）。

?? 在設計繪圖時，絲杠的全長大致可以按照一下參數累加：絲杠全長=有效行程+螺母長度+設計余量+兩端支撐長度（軸承寬度+鎖緊螺母寬度+裕量）+動力輸入連接長度（如果使用聯軸器則大致是聯軸器長度的一半+裕量）。

??? 特別需要注意的是，如果你的長度超長（大于3米）或長徑比很大（大于70），最好事先咨詢廠家銷售人員可否生產，總體的情況是，國內廠家常規品最大長度3米，特殊品16米，國外廠家常規品6米，特殊品22米。當然不是說國內廠家就不能生產更長的，只是定制品的價格比較離譜。推薦：長度盡量選6米以下，超過的用齒輪齒條更劃算了。

瀏覽了該寶貝的會員還瀏覽了
SFE1632滾珠絲桿、SFE1616滾珠絲杠、3206滾珠絲桿等！

? 運費說明：少量運費自理，批量可以我們承擔物流費用，偏遠地區除外，關于運費問題請先聯系我們。

?? 雷研精密傳動設備有限公司大量供應SFE2020滾珠絲杠貨源充足、價格合理、原裝正品、品牌齊全！全國服務熱線：15802034588聯系人：黃志杰(經理)

大導程SFE1632滾珠絲杠參數
型號：SFE1632
導程：16
珠徑：2.778
珠圈數：6
剛性：11
絲桿外徑:16
螺母外徑:34
動額定負荷：518
靜額定負荷:1094
法蘭的寬度：36
螺母的長度：34
法蘭的厚度：10。

精度選擇注意事項
滾珠絲杠按GB分類有P類和T類，即傳動類和定位類，精度等級有1、2、3、4…..幾種，國外產品一般不分傳動還是定位，一律以C0~C10或具體數值表示，一般來說，通用機械或普通數控機械選C7（任意300行程內定位誤差±0.05）或以下，高精度數控機械選C5（±0.018）以上C3（±0.008）以下，光學或檢測機械選C3以上。

特別需要注意的是，精度和價格關聯性很大，并且，精度的概念是組合和維持，也就是說，螺桿的導程誤差不能說明整套滾珠絲桿的誤差，出廠精度合格不能說明額定使用壽命內都維持這個精度。這是個可靠性的問題，與生產商的生產工藝有關。推薦：精度盡量選C7。數字越小，精度越高！

雷研精密傳動設備有限公司售后服務
1、貨物全部由廣州總公司配送，保證您需要的滾珠絲桿產品皆為正品。質量問題，一律免費更換。
2、擁有多名常駐工程師，將在滾珠絲桿選型，滾珠絲桿安裝，滾珠絲桿壽命測算及軸承事故分析等方面時刻為您服務。
3、下設特殊軸承加工廠，可以為您解決疑難軸承加工，軸承異樣要求等各類軸承方面的難題。
4、把客戶更加細分化，我們將為需求大，信譽好，資金回籠快的優質客戶，提供更為細致周到的服務。
5、配有專業送貨車輛，使您在我司訂購的貨物，以最快的時間送達與您。

?? 雷研精密傳動設備有限公司大量供應1632滾珠絲桿貨源充足、價格合理、原裝正品、品牌齊全！全國服務熱線：15802034588聯系人：黃志杰(經理)。

大導程SFER01616滾珠絲杠參數
型號：SFE5050
導程：16
珠徑：2.778
珠圈數：6
剛性：29
絲桿外徑:16
螺母外徑:32
動額定負荷：1021
靜額定負荷:2409
法蘭的寬度：34
螺母的長度：38
法蘭的厚度：10。

圖紙下載：SFER01616滾珠絲杠圖紙PDF

瀏覽了該寶貝的會員還瀏覽了
3206滾珠絲桿、3204滾珠絲桿、3205滾珠絲桿等

螺母形式注意事項：
各廠家的產品樣本上都會有很多種螺母形式，一般型號中的前幾個字母即表示螺母形式。按法蘭形式分大約有圓法蘭、單切邊法蘭、雙切邊法蘭和無法蘭幾種。

按螺母長度分有單螺母和雙螺母（注意，單螺母和雙螺母沒有負載和剛性差異，這一點不要聽從廠家銷售人員的演說，單螺母和雙螺母的主要差異是后者可以調整預壓而前者不能，另外后者的價格和長度大致均是前者的2倍）。

在安裝尺寸和性能允許的情況下，設計者在選用時應盡量選擇常規形式，以避免維護時備件的貨期問題。推薦：頻繁動作、高精度維持場合選雙螺母，其他場合選雙且邊單螺母。推薦：螺母形式盡量選內循環雙切邊法蘭單螺母。

?運輸說明：因產品質量各異，不同地區、運輸方式及費用不同，快遞適合江、浙、滬小件產品，質量較大的推薦物流公司或客車帶等方式。

請需要滾珠絲杠的朋友聯系：黃志杰(經理)??? 聯系電話：15802034588。?客服QQ：331337045（一）? 784254766（二）。

雷研精密傳動設備有限公司大量供應SFE1616滾珠絲杠貨源充足、價格合理、原裝正品、品牌齊全！
