ABBA線性滑軌BR系列

huangzhimou — Sun, 01 Jul 2012 11:15:16 +0000

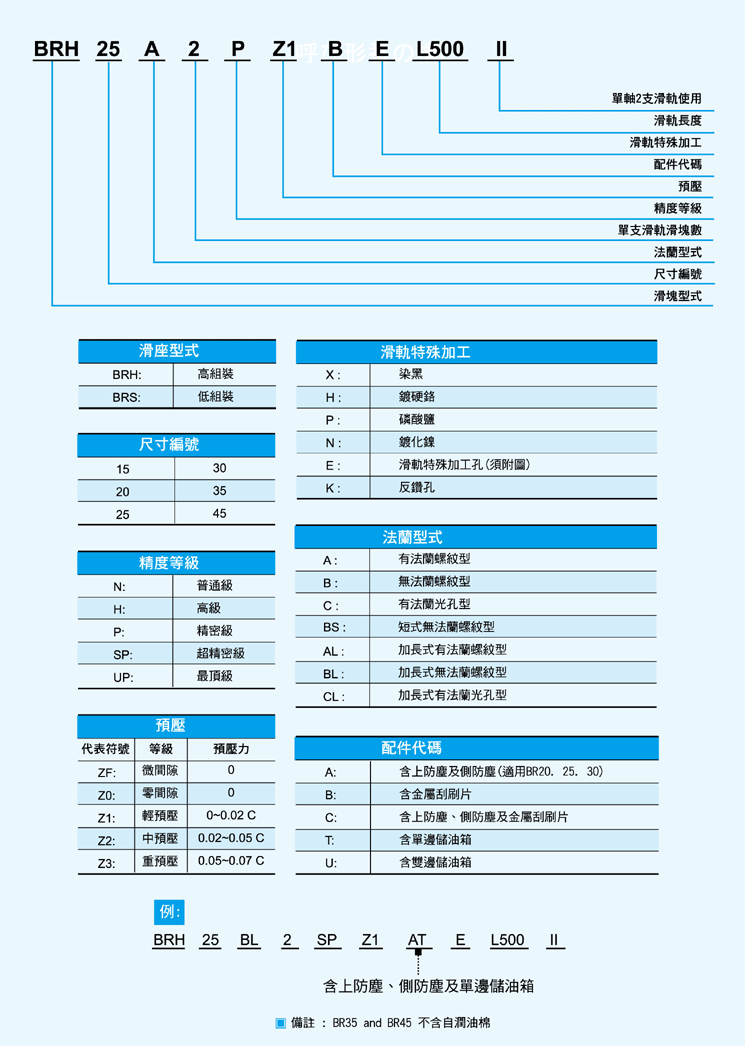

【ABBA線性滑軌BR系列】

?◎直線導軌又稱線軌、滑軌、線性導軌、線性滑軌，用于直線往復運動場合，擁有比直線軸承更高的額定負載，同時可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動。在大陸稱直線導軌，臺灣一般稱線性導軌，線性滑軌。

【ABBA滾珠絲杠簡介】
SKF集團總部設立于瑞典哥特堡，是軸承科技與製造的領導者。Sven Wingquist在1905年發明了雙列自動對心滾珠軸承，隨即於1907年創立Svenska Kullargerfabriken瑞典滾珠軸承製造公司，簡稱SKF，目前擁有200家分公司、80家製造廠、41,000位員工和8,000家代理商和經銷商。SKF於2007年4月併購國際直線，成為SKF旗下Actuation & Motion Control的一員。

國際直線科技(ABBA Linear)成立於1999年，是臺灣第一家擁有四排珠自潤專利并實際導入量產的線性滑軌專業製造廠?國際直線科技累積十八年精密滾珠螺桿的製造經驗，掌握核心關鍵技術，并結合臺灣科技大學的線性滾珠滑軌研發能力，順利於2000年完成量產計畫，并獲得多項世界專利?成功地將產品推向世界舞臺，目前擁有自有品牌的經銷網遍及臺灣、大陸、韓國、日本、歐美等地?

ABBA直線軸承

huangzhimou — Sun, 01 Jul 2012 11:04:58 +0000

【ABBA直線軸承】特點：低摩擦力.低噪音. 運行順暢. 高剛性.

【直線軸承】
　直線軸承是與淬火直線傳動軸配合使用。作無限直線運動的系統。負荷滾珠和淬火傳動軸因為是點接觸，容許載荷較小，但直線運動時，摩擦阻力最小，精度高，運動快捷。

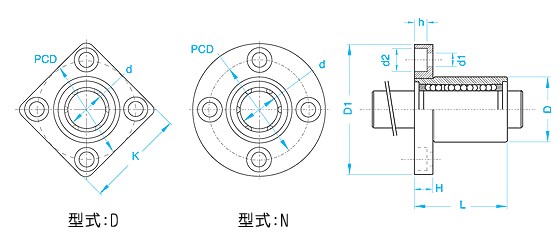

型號.	尺寸表?
型號.	d	D	公差 (μm)	L	公差 (μm)	D1	公差 (μm)	H	PCD	K	d1	d2	h
LFE8UU	8	16	0/-8	25	0 – 20	32	0 – 0.2	5	24	25	3.4	6.5	3.3
LFE12UU	12	22	0 – 9	32	0 – 20	42	0 – 0.2	6	32	32	4.5	8	4.4
LFE16UU	16	26	0 – 9	36	0 – 20	46	0 – 0.2	6	36	35	4.5	8	4.4
LFE20UU	20	32	0 – 11	45	0 – 20	54	0 – 0.2	8	43	42	5.5	9.5	5.4
LFE25UU	25	40	0 – 11	58	0 – 20	62	0 – 0.2	8	51	50	5.5	9.5	5.4
LFE30UU	30	47	0 – 11	68	0 – 20	76	0 – 0.2	10	62	60	6.6	11	6.5
LFE40UU	40	62	0 – 13	80	0 – 30	98	0 – 0.3	13	80	75	9	14	8.6
LFE50UU	50	75	0 – 13	100	0 – 30	112	0 – 0.3	13	94	88	9	14	8.6

型號.	偏心 (max) μm	徑向間隙 (max) μm	負荷(kgf)		重量 (g)
型號.	偏心 (max) μm	徑向間隙 (max) μm	動額定負荷(G)	靜額定負荷(G)	重量 (g)
LFE8UU	12	-5	260	400	44
LFE12UU	12	-5	500	770	86
LFE16UU	12	-7	570	890	120
LFE20UU	15	-9	860	1370	184
LFE25UU	15	-9	980	1560	335
LFE30UU	15	-9	1560	2740	545
LFE40UU	20	-13	2150	4010	1185
LFE50UU	20	-13	3820	7830	1730

備註 : UU-軸端油封

【ABBA滾珠螺桿簡介】
SKF集團總部設立于瑞典哥特堡，是軸承科技與製造的領導者。Sven Wingquist在1905年發明了雙列自動對心滾珠軸承，隨即於1907年創立Svenska Kullargerfabriken瑞典滾珠軸承製造公司，簡稱SKF，目前擁有200家分公司、80家製造廠、41,000位員工和8,000家代理商和經銷商。SKF於2007年4月併購國際直線，成為SKF旗下Actuation & Motion Control的一員。

ABBA不銹鋼防塵帶

huangzhimou — Sun, 01 Jul 2012 10:48:29 +0000

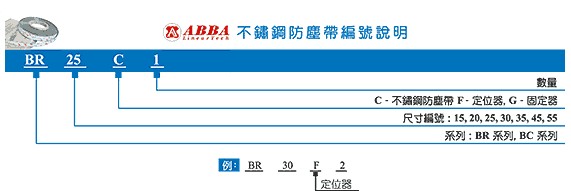

ABBA不銹鋼防塵帶

型號.	鋼帶規格 (mm)
型號.	W	L	T
BR15	10	50M	0.3
BR20	13	50M	0.3
BR25	15	50M	0.3
BR30	20	50M	0.3
BR35	24	50M	0.3
BR45	32	50M	0.3

備註 : 盒裝成捲 50m , 由客戶自行裁切.
★詳細組裝方式 ,請參閱和商說明或與本公司業務人員聯繫.

【滾珠絲桿支撐座】
①。支撐座有８個型號，對標準滾珠螺桿庫存品的軸端、成品，預備了標準化的支撐座EK、EF、FK、FF 型，對一般滾珠螺桿預備了標準支撐座AK、AF、BK、BF 型。固定側裝有經預壓調整的JIS5 級或P0 級的角接觸滾珠軸承，可依選用螺桿等級做最符合經濟的搭配高精度穩定的回轉性能。
②TBI支撐側使用深溝槽滾珠軸承。
③TBI支撐座EK、BK、FK 和AK 型的內部軸承含有適量的鋰皂基潤滑脂，用特殊密封。所以這些型號能夠長期使用。

【ABBA滾珠絲桿簡介】
SKF集團總部設立于瑞典哥特堡，是軸承科技與製造的領導者。Sven Wingquist在1905年發明了雙列自動對心滾珠軸承，隨即於1907年創立Svenska Kullargerfabriken瑞典滾珠軸承製造公司，簡稱SKF，目前擁有200家分公司、80家製造廠、41,000位員工和8,000家代理商和經銷商。SKF於2007年4月併購國際直線，成為SKF旗下Actuation & Motion Control的一員。
