THK軋制滾珠絲杠種類和特長
【 預壓型】

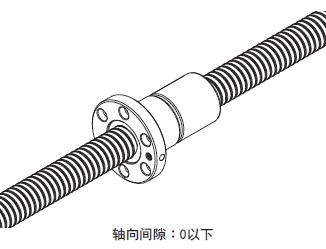

JPF型
此型號以單螺母的中央部作為彈簧結構來移動相位,通過定壓預壓方式實現無效行程為零。定壓預壓方式使?jié)L珠絲杠吸收節距誤差及偏心并實現平穩的運動。

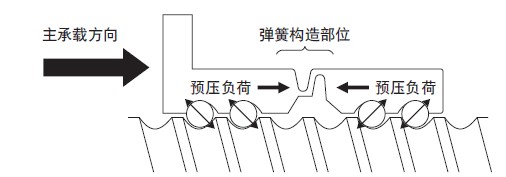

承載方向
外部承載方向請按圖所示的主承載方向使用。當載荷作用方向與主承載方向相反時，會導致預壓消失、彈簧構造部破損，因此使用時外部載荷要在0.1×Ca以下。
【 無預壓型】
BTK型
此為彎管埋在螺母內的小型、外形呈圓形的型號,并且將法蘭的頂面和底面加工成平面,軸心高度能設計得較低。
MTF型：絲杠軸直徑為? 6～12mm、導程為1～2mm的微型型號。
WHF型
此種滾珠絲杠采用了新的循環構造，實現了DN值為10萬的高速進給。與傳統產品的WTF型的螺母外徑，安裝孔尺寸可以互換，因此可以替換WTF型。（WHF1530、WHF2040、WHF2550）。
BLK/WTF型
通過采用端蓋方式,這些型號可以在高速旋轉中得到穩定的運動。
CNF型：大導程的4條負荷溝槽與長螺母組合,因此可以得到較長的工作壽命。
方形螺母滾珠絲杠BNT型。
在方形螺母上加工有供安裝用的螺紋孔,可與機械本體直接裝配而不需要支承座。
