TBI滾珠絲桿DFV系列

產品名稱——TBI滾珠絲桿DFV系列
原產地——–臺灣
有效行程——根據要求定做
聯接軸徑——根據要求定做

購買滾珠絲杠需要了解：

首先明確你使用滾珠絲桿的工作件的工作功率，及工作速度。然后選擇原動機，再設計傳動方案，滾珠絲桿屬于傳動方案中的一個機構。

主要參數有：絲桿外徑，導程。這兩個參數決定了滾珠絲桿的負載（負荷及速度），它們是標準值，通過上面說的條件進行計算選擇。還有一個在選擇絲桿進行考慮的參數：滾珠列數（負載回路列圈數也決定負載能力）。其它的外形尺寸，滾珠螺母是依據絲桿、列數、循環方式、安裝形式來確定，桿端尺寸及形式主要取決于安裝形式。

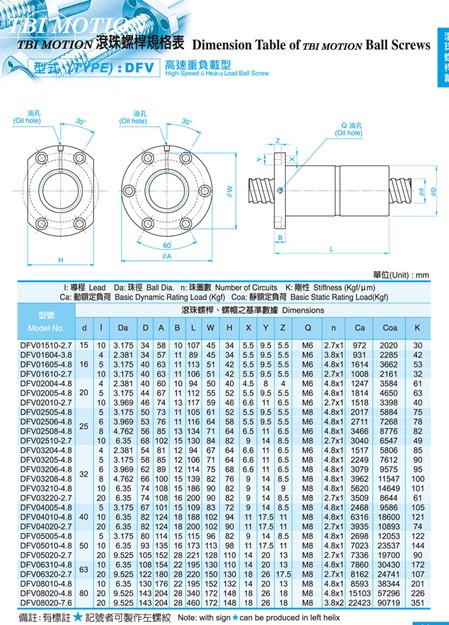

看圖紙必看？：

l：—-表示導程

Da:—-表示滾珠直徑

n:—–表示滾珠循環圈數

K:—–表示剛性

Ca:—-表示動載定負荷

Coa:—表示靜載定負荷

附上圖紙如果看不清，請聯系列雷研客服：關于TBI滾珠絲桿你需要了解：滾珠絲桿的特點：



滾珠絲杠討論①群263545937（專家在線為你解答）歡迎你的加入！
