SFU3204滾珠絲杠

雷研精密傳動設備有限公司供應SFU3204滾珠絲杠【貨源充足、價格合理、原裝正品、品牌齊全】滿足客戶的需求。請需要SFU3204滾珠絲桿的朋友聯系：黃志杰(經理)? 聯系電話：15802034588。

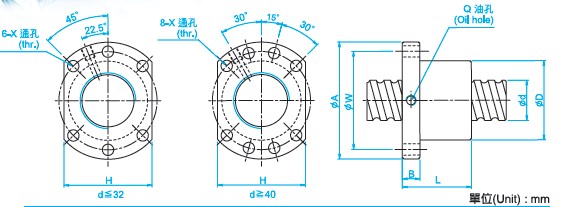

SFU3204滾珠絲杠參數
型號:SFU3204
絲桿外徑:32
導程:4
珠徑:2.381
螺母外徑:50
法蘭直徑:80
法蘭的厚度:12
螺母的長度:44
法蘭的寬度:62
珠圈數:1×4
動額定負荷:1296
靜額定負荷:4838
剛性:51。

SFU3204滾珠絲杠螺紋公稱直徑
公稱直徑（D、d）是代表螺紋尺寸的直徑，一般指螺紋大徑的基本尺寸，（直徑符號大寫用于內螺紋，小寫用于外螺紋）。
（1）大徑（D、d）：與外螺紋牙頂或內螺紋牙底相重合的假想圓柱面的直徑稱為螺紋的大徑 。
（2）小徑（D1、d1）：與外螺紋牙底或內螺紋牙頂相重合的假想圓柱面的直徑稱為螺紋的小徑。
（3）中徑（D2、d2）：當假想圓柱的母線通過牙型上溝槽和凸起寬度相等之處時，此假想圓柱稱為中徑圓柱，其母線稱為中徑線，其直徑稱為螺紋的中徑。

螺距和導程
相鄰兩牙在中徑線上對應兩點間的軸向距離，稱為螺距。
同一條螺旋線上的相鄰兩牙在中徑線上對應兩點間的軸向距離稱為導程，如圖13-3所示。導程、線數和螺距的關系為：
