IKO自潤滑滾珠花鍵G安裝方法
IKO自潤滑滾珠花鍵安裝方法
①、多套同時安裝時
自由組合規格的自潤滑滾珠花鍵G請將帶有相同互換性標記(“S1”或“S2”) 的外筒和花鍵軸搭配在一起。非互換性規格的自潤滑滾珠花鍵G請勿改變交貨時的外筒和花鍵軸的組合。
②、外筒和花鍵軸的安裝

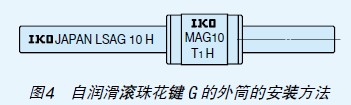

將自潤滑花鍵G的外筒裝到花鍵軸上時，請正確對準外筒和花鍵軸的槽，平行地、輕輕地移動外筒。粗暴的操作會損壞密封墊片或?qū)е落撉蛎撀涞取４送猓腔Q性規格的自潤滑滾珠花鍵G的產品精度是在外筒和花鍵軸上的標記方向一致時（參照圖4），調節到最佳的，所以請注意勿改變安裝方向。
③、外筒的安裝方法
將自潤滑滾珠花鍵G的外筒壓入外殼時，請使用壓入夾具，用液壓工具等正確安裝。( 參照圖5).
④、附帶的鍵的尺寸
自潤滑滾珠花鍵G標準形的外筒附帶表12所示的鍵。
